DEM 與 DSM 成果：地理信息核心數據的多元應用

一、定義

數字高程模型（DEM），是一種用數字形式表示地表高程的模型。它基于地表的高度數據，以離散的點或柵格形式呈現地形的高度變化。簡單說就是 “去除了建筑物、樹木、橋梁等人工和高大自然地表物體，反映裸地地形起伏的高度地圖”，是地形分析、地質勘查、災害防治的基礎地理數據。

數字表面模型（DSM），是地球表面所有可見物體（包括地形、建筑物、樹木、橋梁、電線桿等）頂部高程的數字化模型，簡單說就是 “地表最外層的高度地圖”，是實景三維建模、城市三維規劃、地表要素監測的核心數據。

二者是地理信息領域的核心基礎空間數據，二者互補融合，構成了從“裸地”到“全貌”的三維數字場景，是實現實景三維、構建數字孿生城市的核心數據基礎。

二、重要性

數字高程模型（DEM）和數字表面模型（DSM）是地理信息大數據的重要組成部分，也是大場景三維可視化的核心數據載體。通過與遙感影像、地理實體等多源數據融合，可實現自然資源在統一空間基準下的二三維一體化管理，構建全要素三維大場景分析展示能力，助力自然資源智慧監管與數字化轉型。其作為多領域?qū)I(yè)分析的基礎空間數據源，可為林草、礦產、地質勘查、國土空間規劃、水資源管理、自然資源調查監測等核心職能部門提供精準的空間數據支撐，賦能自然資源領域精細化、科學化、智能化管理。

三、應用方向

1. 城市基礎管理與規劃

①　城市三維建模：依托數字高程模型（DEM）和數字表面模型（DSM）成果可快速建立高精度大場景實景三維模型和城市三維模型，地形級三維場景可用于判讀地區的地形特征，如山脈、河流、山谷等，指導交通、水利等基礎設施規劃。城市級三維模型可獲取人工建筑物位置和高度，賦能城市規劃、建筑物設計與基礎設施管理。如飛燕航空遙感技術有限公司（以下簡稱“飛燕遙感”）在執行莆田市航空攝影測量項目中，通過點云數據疊加影像生成點云紋理數據，打造高精度城市地形三維模型。

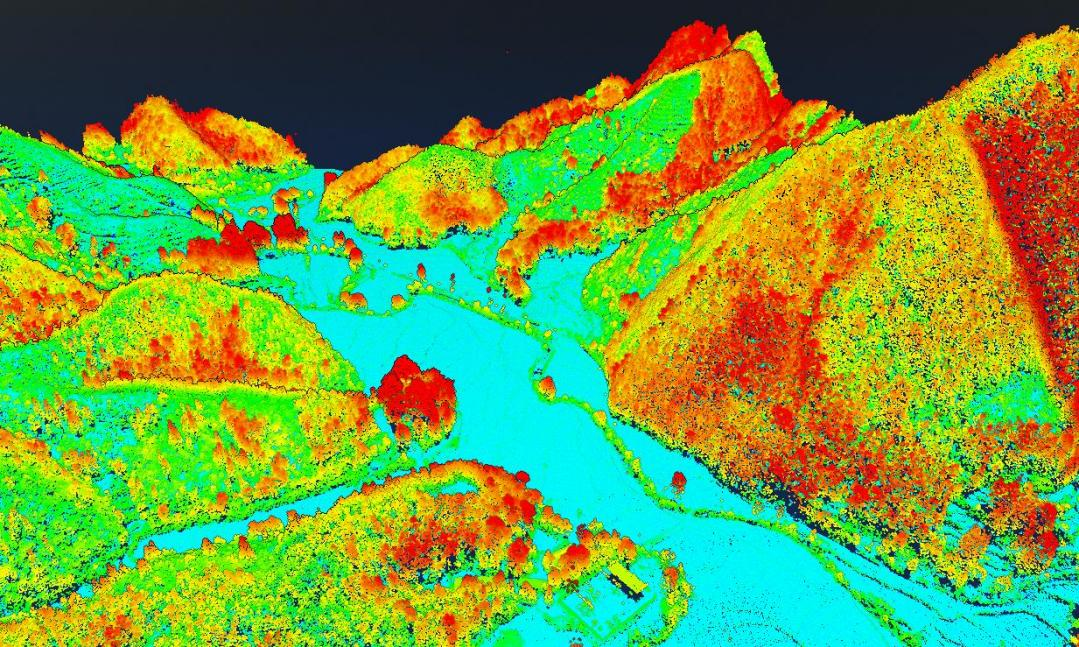

圖1 點云數據疊加影像生成的點云紋理數據

②　交通規劃：傳統的公路勘察設計方法主要依賴航空攝影測量，輔以人工測量。然而，航空攝影測量受限于天氣、地形和植被的影響，以及精度不足，難以獲取橋隧設計所需的1:500比例尺高精度數據資料。而人工地面測量則因地勢陡峭、植被遮擋等因素，往往難以實施，且難以滿足工程建設的實際需求。利用機載激光雷達（LiDAR）技術生成的高精度數字高程模型（DEM）可提供精準的裸地地形高程信息，結合數字表面模型（DSM）獲取的地表構筑物高程數據，可全方位支撐道路選線、橋隧設計，有效解決傳統交通設計中的數據獲取難題，優化道路設計全流程。如飛燕遙感在實施上虞全域三維實景模型項目中，通過 LiDAR 點云技術穿透樹木層直接提取路網信息，并通過分類算法精準提取道邊樹及路燈等分類圖層數據，為交通規劃與道路周邊設施管理提供數據支撐。

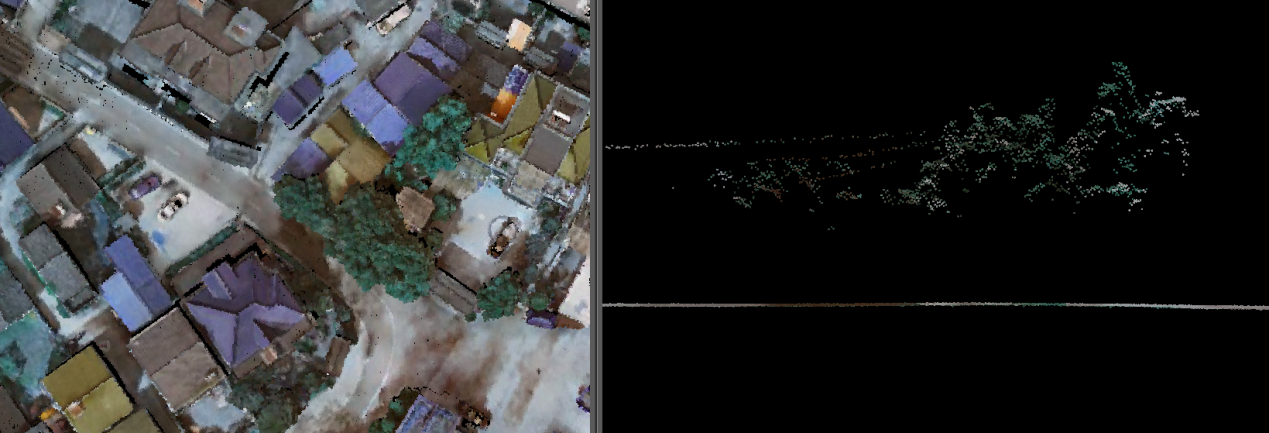

圖2 穿透樹木層直接提取路網信息（上虞全域三維實景模型項目）

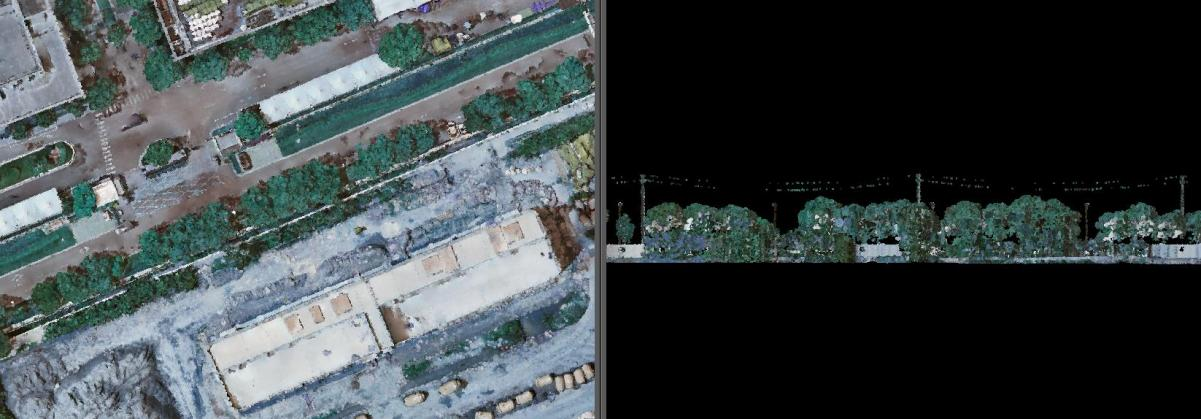

圖3通過分類算法提取道邊樹及路燈等分類圖層數據（上虞全域三維實景模型項目）

③　用地規劃：通過 數字高程模型（DEM）和數字表面模型（DSM）成果，直觀呈現規劃區域的地表空間結構、高程變化與要素覆蓋情況，精準識別規劃沖突區域，梳理用地矛盾與成因，為多部門協調決策提供數據依據，指導用地規劃優化，明確適宜建筑區域、生態保護區域與斜坡地合理利用方式。如飛燕遙感在執行深圳市航空攝影測量項目中，通過顏色區分不同高度層的地表數據，為城市用地規劃提供清晰的空間數據參考。

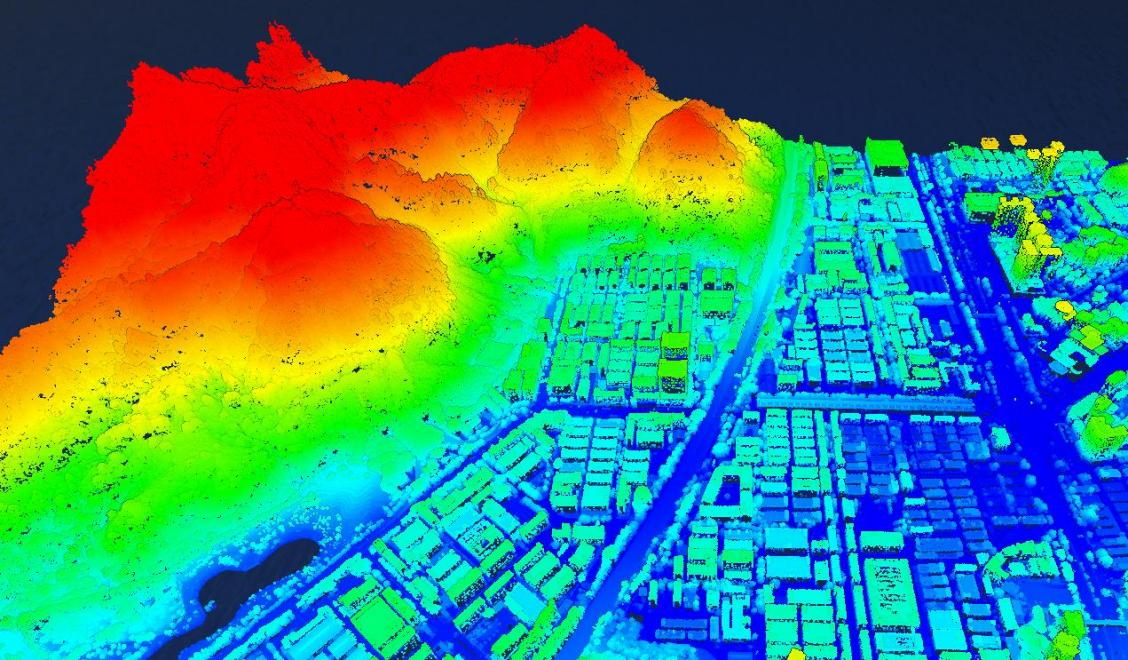

圖4 用顏色區分不同高度層的地表數據（深圳市航空攝影測量項目）

2. 公共安全治理

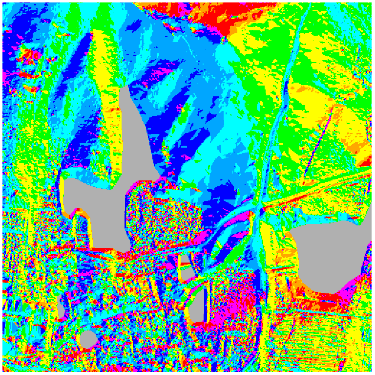

①　地質災害防治：近年來氣候復雜多變，局部地區強降雨引發的地質災害風險日益加劇，高隱蔽性高位遠程泥石流等災害點辨識難度高，需精細分析山形、坡度坡向等要素。人工測繪山體地形地貌作業難度大、效率低，而機載激光雷達（LiDAR）技術可穿透植被冠層獲取真實地表數據，高效生成數字高程模型（DEM），并通過 GIS 空間分析算法精準還原邊坡特征、測算坡度坡向與地形曲率。如飛燕遙感通過生成坡度分布圖、邊坡特征線、坡向分布圖等成果，為災害調查評估、風險預警及工程防治提供數據支撐，同時可實現地震斷裂帶的精準監測。

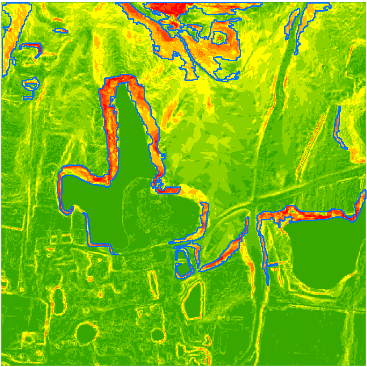

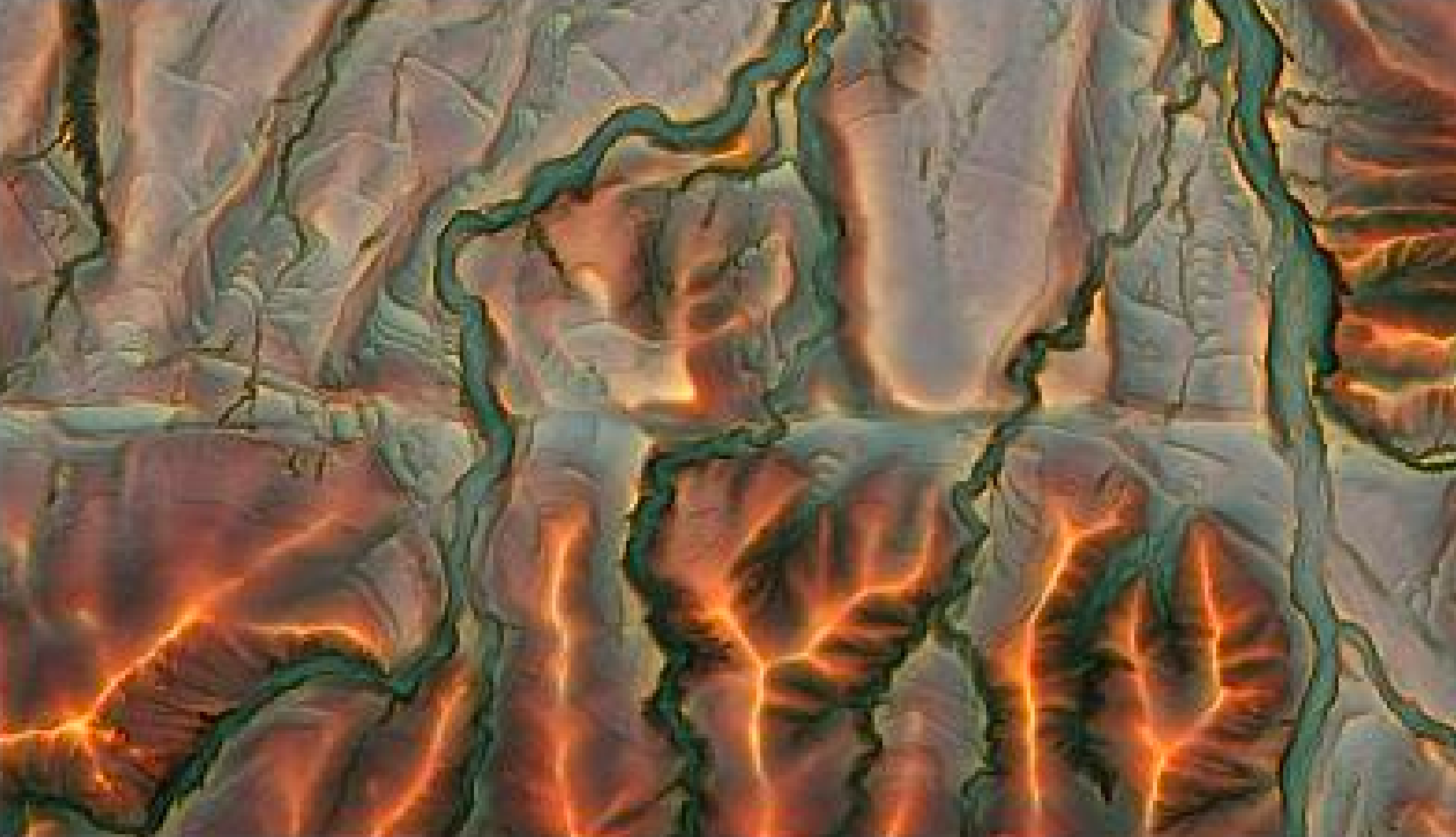

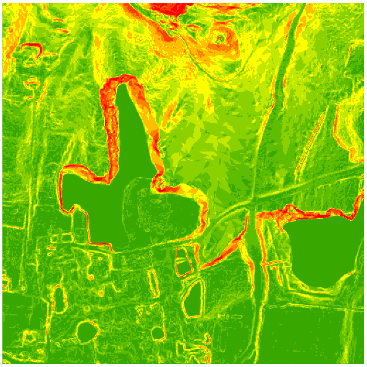

圖5  基于高精度數字高程模型的邊坡分析

圖6 地震斷裂帶監測

②　城市內澇防治：高精度數字高程模型（DEM）成果能精準識別城市洼地與易澇區域，結合地下管網數據，運用城市內澇算法可模擬水災后的內澇場景，輔助決策者制定應急救災資源調用方案。如飛燕遙感在貴陽市六城區點云數據生產利用項目實施中，基于快速生成的城市白模開展內澇淹沒分析，為貴陽市內澇防治與應急管理提供科學依據。

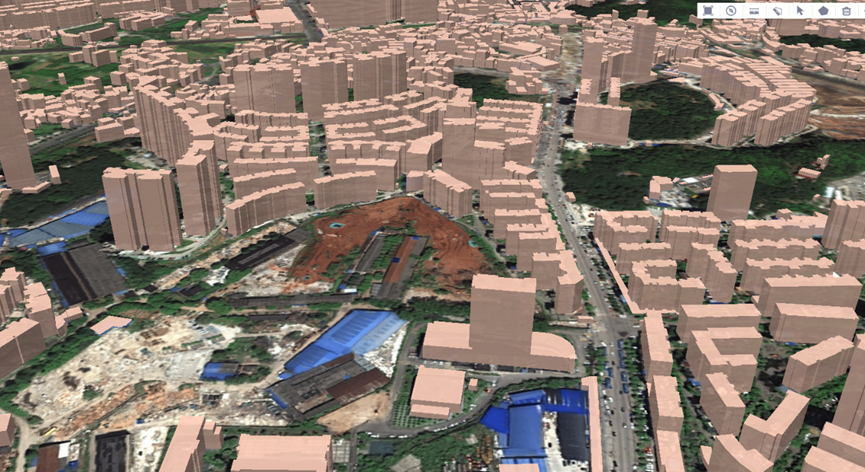

圖7 基于快速生成城市白模的內澇淹沒分析（貴陽市六城區點云數據生產利用項目）

3. 自然資源調查與監測

①　全要素本底調查：自然資源管理涵蓋了“山、水、林、田、湖、草”等元素，這些多樣的管理對象要求更完善且精細的監管手段。數字高程模型（DEM） 和 數字表面模型（DSM） 數據可通過分析自然資源本體變化，實現國土、地質、森林、草原、水、濕地等專項的精準調查監測與評價，全面掌握自然資源本底數據，夯實自然資源一張圖與國土空間基礎信息平臺建設基礎。如飛燕遙感在江西省實景三維建設項目贛東北測區數據采購及生產服務項目中，完成區域自然資源本底調查，為當?shù)刈匀毁Y源管理提供基礎數據支撐。

圖8 自然資源本底調查（江西省自然資源測繪與監測院實景三維建設項目贛東北測區數據采購及生產服務項目）

②　礦山資源監管：利用機載激光點云的高精度、高密度特性結合數字高程模型（DEM）與數字表面模型（DSM），能精準描繪礦區地表形態，高效構建礦區高精度三維模型。通過分析模型可定量統計礦區現狀，動態監管采礦活動與儲量變化。對比不同時期三維模型，可分析礦區變化、回填情況、治理工作量，對偷采盜采行為定性定量取證，并評估綜合整治與生態修復成效。如飛燕遙感在光伏及風電工程地形圖航飛服務技術項目執行中，構建高精度礦區數字高程模型（DEM），為礦山資源監管與工程建設提供數據支持。

圖9 礦區數字高程模型（光伏及風電工程地形圖航飛服務技術項目）

③　森林資源監測：踐行 “綠水青山就是金山銀山” 理念，利用機載激光雷達（LiDAR）技術結合數字高程模型（DEM）與數字表面模型（DSM）成果，精準獲取森林蓄積量、森林空間結構、植被覆蓋率、三維綠量、綠化率等核心指標，實現森林資源高效、精準、持續的動態監測，為林草資源保護、林業工程規劃、生態碳匯核算提供科學依據。如飛燕遙感在東北虎豹公園項目中構建林地歸一化模型，為公園森林資源保護與林草生態修復提供專業數據支撐。

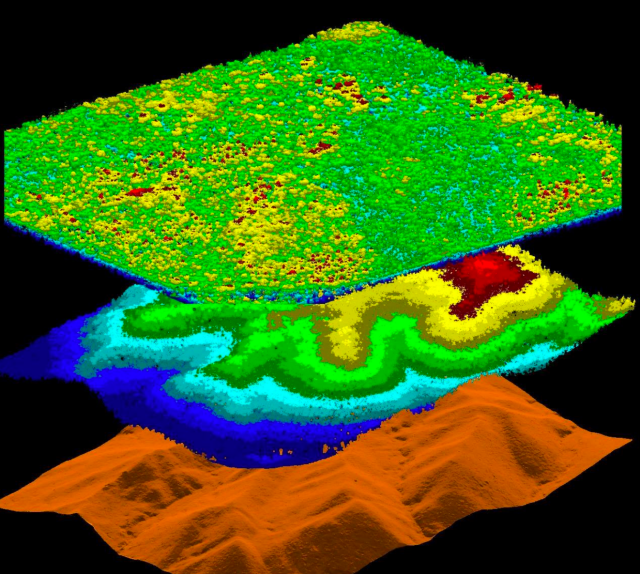

圖10 東北虎豹公園林地歸一化模型

④　水資源管理：利用機載激光點云無法在水體獲取反射點的特性，通過算法可精準探測空洞點邊界，自動連接閉合形成水域矢量范圍線，同時借助數字高程模型（DEM）的地形起伏分析，可精準識別河流流向、水系匯流路徑、水體匯集區域等關鍵水文地形特征，數字表面模型（DSM）則可輔助區分水域周邊的地表覆被類型，為流域匯水分析、水利工程選址提供參考，顯著提升水資源調查、水域保護、流域沿岸管理與水利工程規劃的效率。如飛燕遙感在深圳市航空攝影測量項目中，繪制高精度水體矢量分布圖，為深圳市水資源管理提供數據支撐。

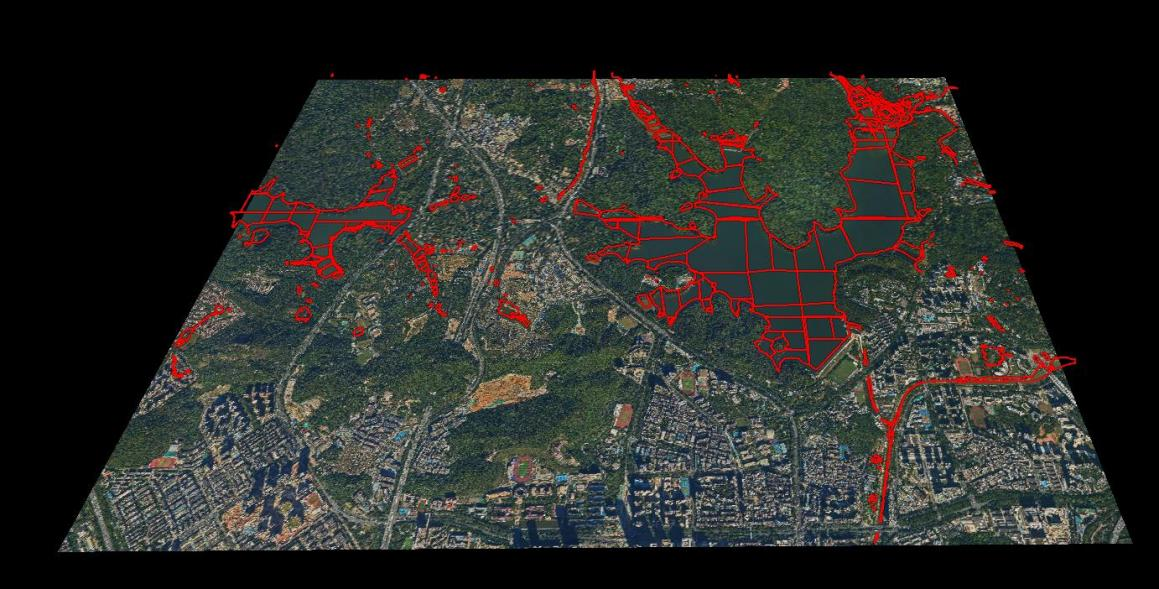

圖11 水體矢量分布圖（深圳市航空攝影測量項目）

4. 對基礎地理信息的保障能力

作為自然資源信息平臺的基礎數據，數字高程模型（DEM）與數字表面模型（DSM）的精度水平直接影響各類關聯數據的表現與分析的準確性。二者顯著增強了空間信息服務能力，促進了跨部門信息與地理空間信息的融合展示，提升了數據承載的質量與共享效率，全方位支撐各領域用戶對空間數據的多樣化需求。數字表面模型（DSM）結合建筑輪廓矢量數據與數字正射影像（DOM），與建筑信息模型（BIM）深度融合，共同構建從單體建筑、建筑群到城市片區的多尺度數字孿生體。在“天地圖”等地理信息公共服務平臺中，數字高程模型（DEM）與數字表面模型（DSM）作為基底數據，共同向公眾開放高程查詢、三維場景展示等在線服務，推動了地理信息的公共化、普惠化發展。

四、結束語

高精度數字高程模型（DEM）與數字表面模型（DSM）作為實景三維中國建設與數字孿生發展的核心基底數據，其應用價值將在自然資源城市建設、公共安全、生態保護等多領域持續釋放。依托航空遙感、機載激光雷達（LiDAR）等技術的不斷創新與升級，數字高程模型（DEM）與數字表面模型（DSM）成果將進一步實現精度提升、效率優化與場景拓展，持續為自然資源調查監測、城市國土空間規劃、生態保護修復、公共安全治理等提供科學精準的空間數據支撐，助力山水林田湖草沙一體化保護和系統治理，為自然資源精細化管理與經濟社會高質量發展提供堅實的空間信息保障。
